截面图（剖切面与立体表面交线的重构）
问法模型：“给定立体从任一面剖开，截面是”→ 空间截面重构模型：把选项轮廓拆成直线段与圆弧段，分别对应剖切平面体、圆柱面的交线，逐项剖切验证排除
推理链
- 第1步：拆解立体——上部是带尖顶的锥体结构（图中有虚线隐藏棱），下部是长方体，其顶部贯通半圆柱形凹槽且边缘呈圆柱卷边，即“平面体+圆柱面”组合体
- 第2步：明确截面规则——剖切面与平面相交得直线段，与圆柱面相交得圆弧（或椭圆弧），选项轮廓必须能由同一个平面与这些部件的交线拼接而成
- 第3步：验证A（三角形+矩形）——过尖顶竖直下切，上部可得三角形，但切面穿过下部时必遇半圆凹槽/卷边，矩形轮廓被弧线打断或缺失，得不到完整矩形，A排除
- 第4步：验证B（圆角矩形+侧边半圆缺口）——凹槽位于立体顶部中部，剖切面只能在上缘形成缺口，无法在侧边独立形成半圆缺口并保住圆角轮廓，B排除
- 第5步：验证C（水滴形）——水滴需上尖下凸圆弧；切尖顶只能得直线边，切凹槽得向内凹的弧而非向外凸的圆底，直线边与凹弧拼不出水滴轮廓，C排除
- 第6步：验证D（矩形+底部半圆弧）——按官方图示剖法，剖切面一部分截在上部平面体上得两条平行直边与平直上缘（矩形部分），另一部分截在下部圆柱面上得连续半圆弧（圆底），直边与圆弧相接恰好拼成D的U形轮廓
- 第7步：结论——仅D可以截出，答案为D
最快解法：⚡ 轮廓拆分对应法（排除法）：把每个选项拆成“直边段+圆弧段”，直边对应剖切平面体、圆弧对应剖切圆柱面；A因下部凹槽使“完整矩形”不成立、C因凹槽截出的是凹弧而水滴底部是凸弧，二者快速排除，再看D能否用一个剖切面同时截到上部平面体（得矩形直边）与下部圆柱面（得底部半圆弧），验证成立选D
易错点
- ⚠ 误选A：只看轮廓相似，忽略下部半圆柱凹槽（卷边）会让竖直切面的“矩形”被弧线打断、缺角，得不到完整矩形
- ⚠ 凹凸不分：凹槽截出的弧向内凹，C项水滴底部是向外凸的圆弧，方向相反，凭直觉误选C
- ⚠ 思维定势：以为只能水平或竖直切，漏掉D所需的组合位置剖法（同一平面分段截到平面体与圆柱面）
母题抽象
🧩 当立体由“棱锥/棱柱（平面体）+圆柱面（凹槽、卷边或圆柱体）”组合而成时，用轮廓拆分法：直线段对应平面体交线、圆弧段对应圆柱面交线，先核对弧的凹凸方向与所在位置排除A/B/C类干扰项，再找一个能同时截到两个部件的剖切面验证正确项
同类特征：立体截面、从任一面剖开、平面体与圆柱面组合立体、带半圆柱凹槽/卷边结构、选项为直边+圆弧的组合轮廓、逐项剖切验证
相关题
- 10942400（浙江 2022，相关度1）
- 1746878（国考 2016，相关度1）
- 2264356（国考 2019，相关度1）
- 2444725（四川 2019，相关度1）
- 2741626（山东 2021，相关度1）
题干

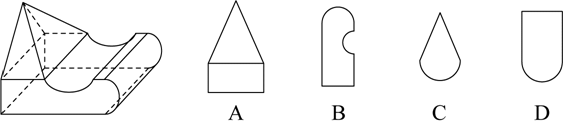

左图是给定的立体图形，将其从任一面剖开，立体截面是：
选项
- A. A
- B. B
- C. C
- D. D ✅
官方解析
本题考查截面图。逐一分析选项。如下图所示，A、B、C三项均不可以截出，正确的截面图分别如下图一、图二、图三所示：
D项可以截出，具体剖切方式如下图所示：
故正确答案为D。
